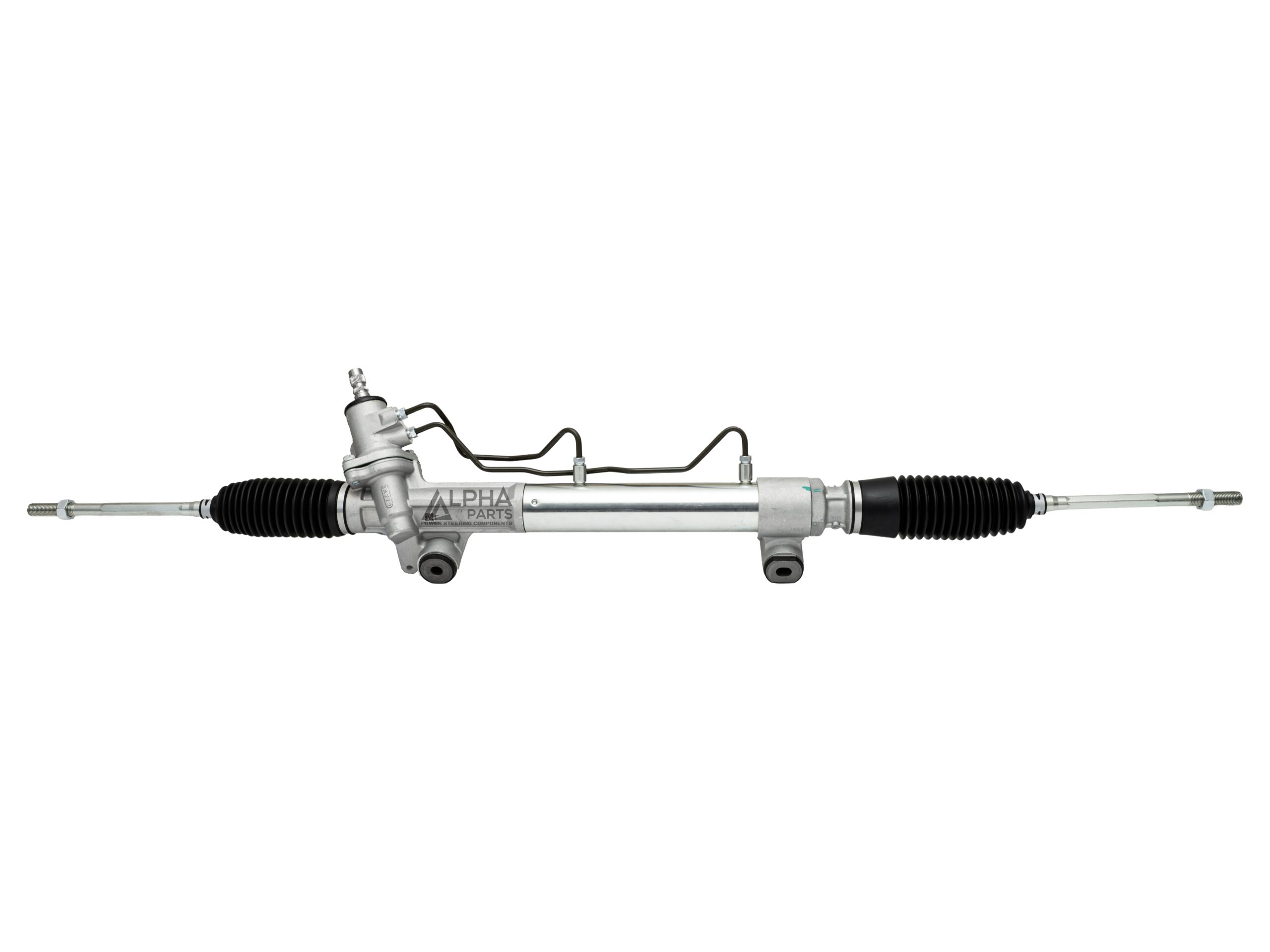

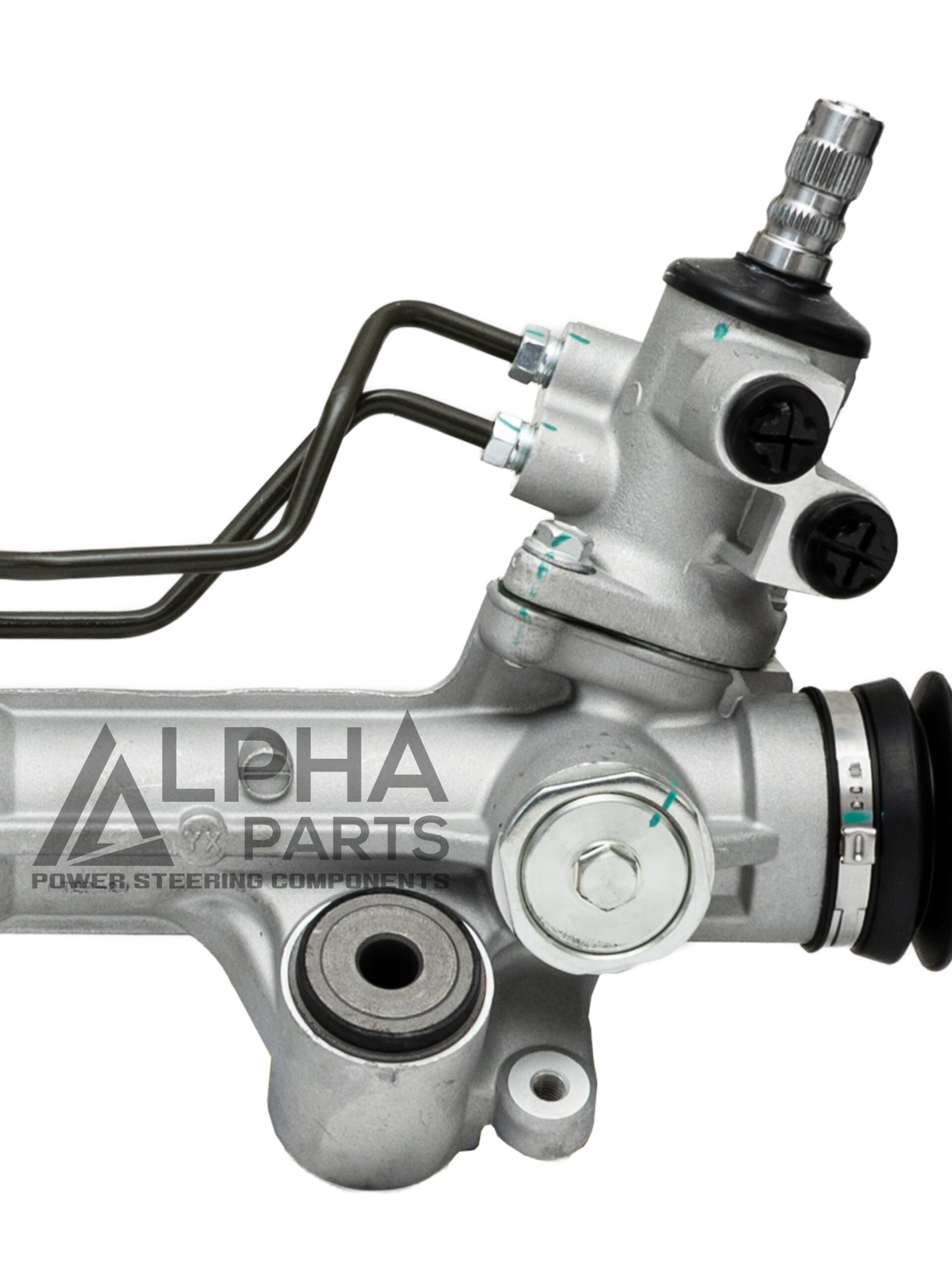

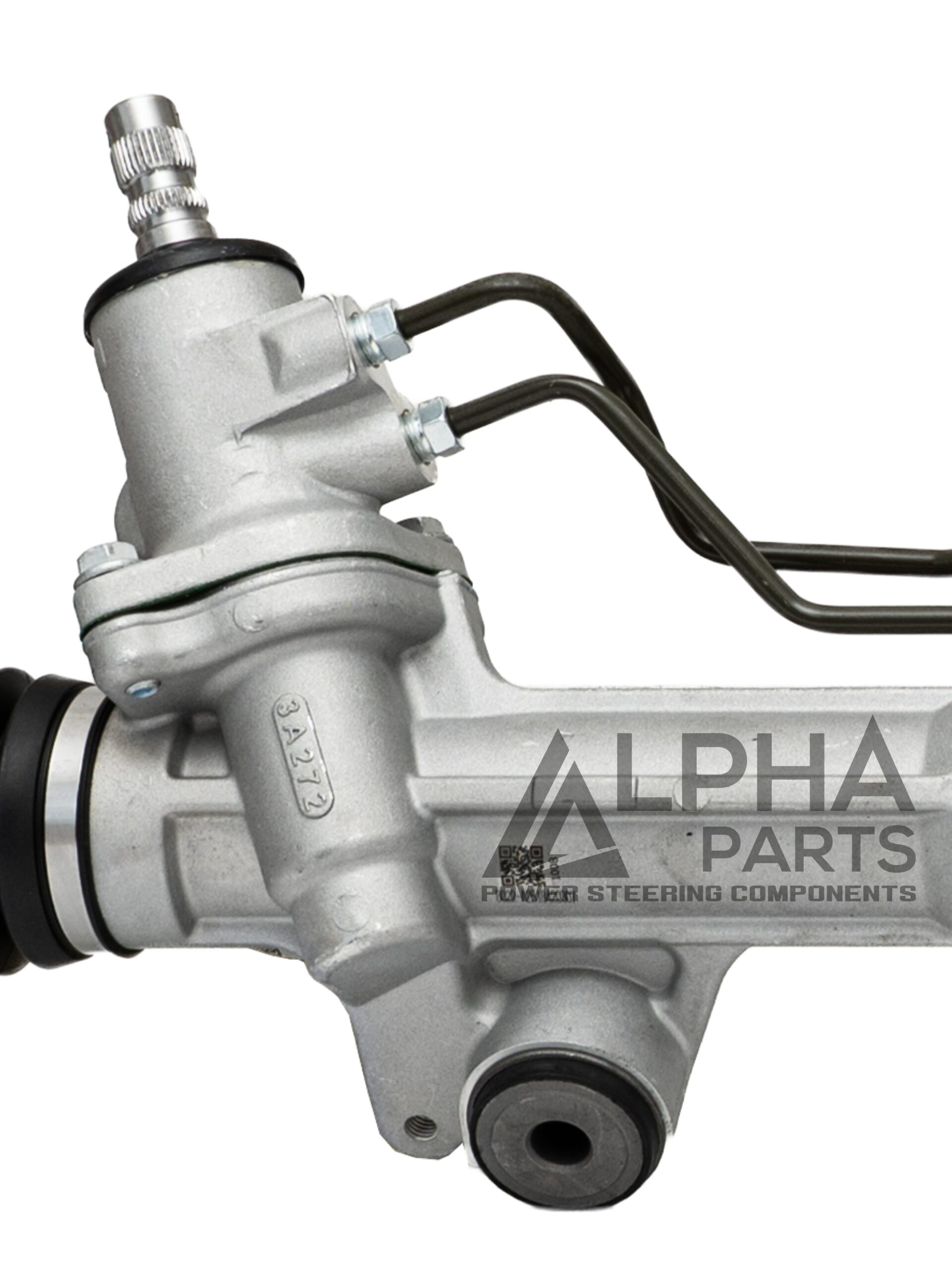

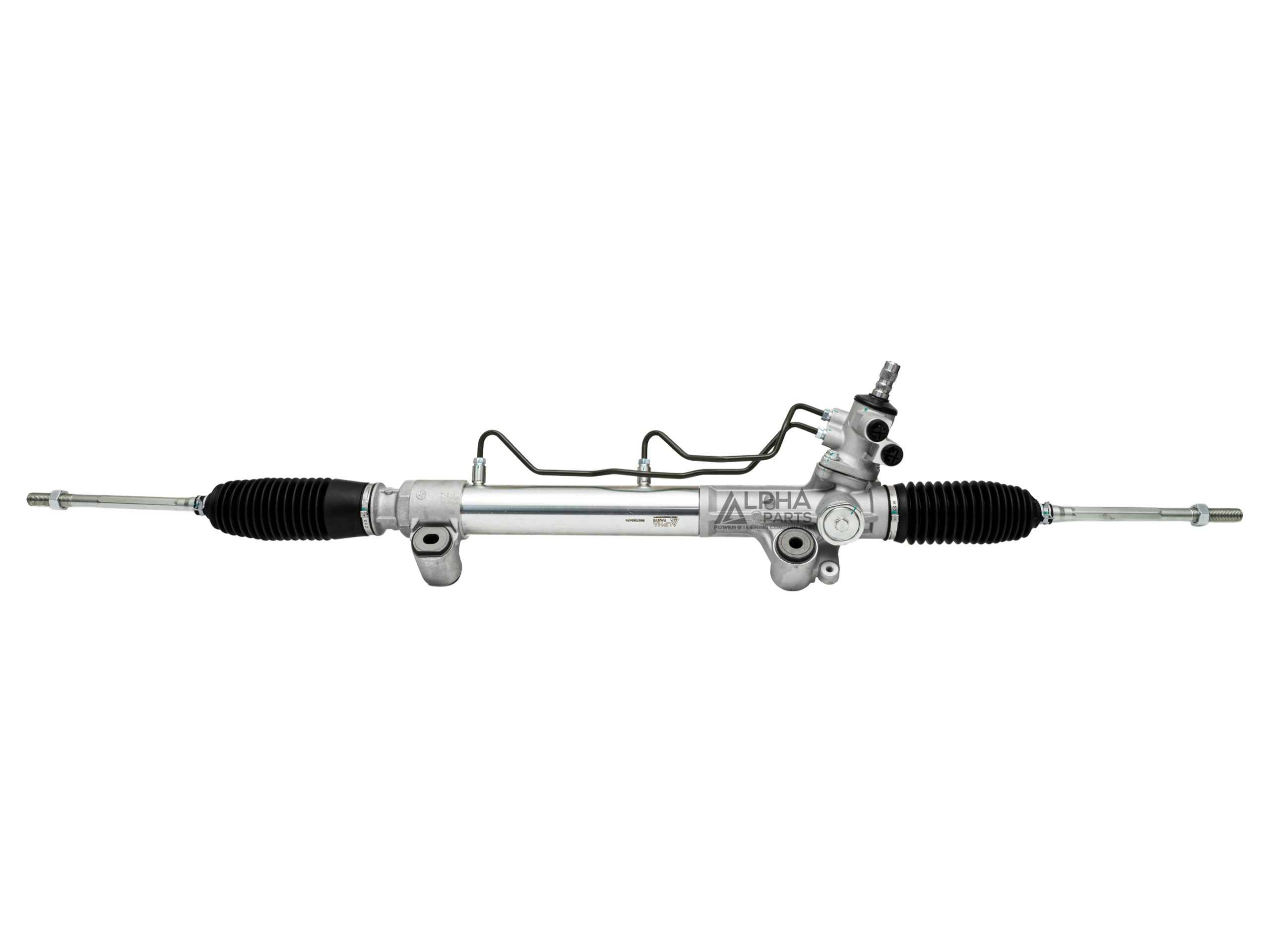

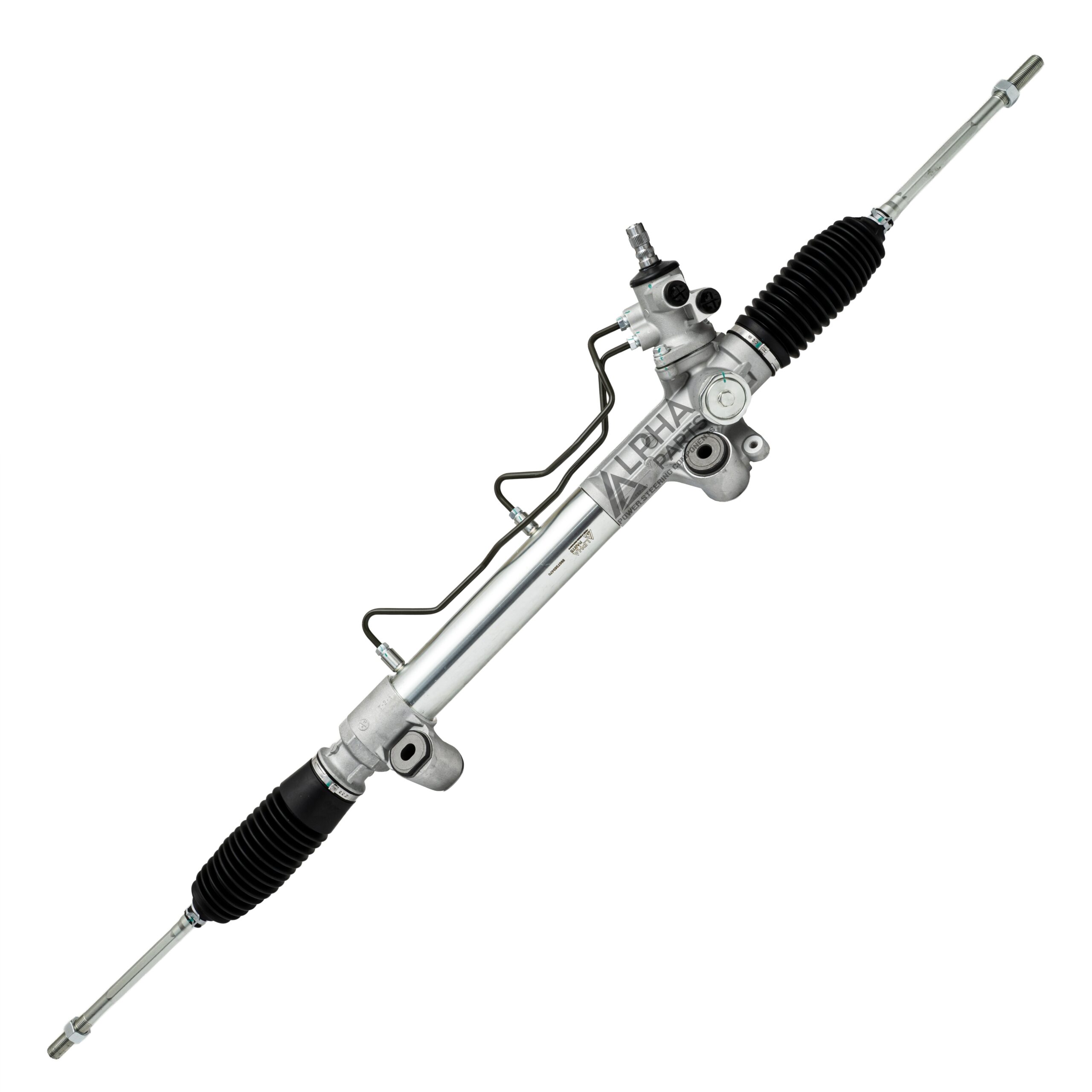

Este cajetín de dirección, también conocido como cremallera de dirección hidráulica completa, es un componente esencial del sistema de dirección asistida diseñado específicamente para la plataforma IMV de Toyota, que comprende la pick-up Hilux y el SUV Fortuner de las generaciones producidas entre aproximadamente 2005 y 2015. Compatible con las motorizaciones 2.7L (gasolina) y 4.0L (V6 gasolina) , esta unidad restaura la conexión precisa, firme y segura entre el volante y las ruedas, devolviendo la sensación de control y estabilidad características de estos versátiles vehículos, tanto en carretera como en condiciones de trabajo o todoterreno.

Características y Beneficios Clave:

• Aplicación Específica para Plataforma IMV: Compatibilidad garantizada con los modelos más representativos de Toyota de esa era:

  • Toyota Hilux (2005-2015): Generaciones AN10, AN20, AN30 (modelos con motores 2.7L 2TR-FE y 4.0L 1GR-FE). Según información de fabricantes de componentes, estos vehículos utilizan un sistema de dirección compatible en estos rangos de años y motores .

  • Toyota Fortuner (2005-2015): Primera generación (AN50, AN60), equipada con los mismos motores 2.7L (2TR-FE) y 4.0L (1GR-FE) , tanto en versiones 4×2 como 4×4 .

  • Cobertura de años: Abarca los modelos fabricados desde aproximadamente 2005 hasta 2015, incluyendo las actualizaciones de mitad de ciclo. Se recomienda verificar el año exacto y la motorización para una compatibilidad precisa.

• Funcionalidad Esencial para Vehículos Versátiles: El cajetín es el núcleo del sistema de dirección hidráulica, transformando el movimiento rotativo del volante en movimiento lineal para accionar las ruedas. En vehículos de este porte, su correcto funcionamiento es vital para:

  • Maniobrabilidad en ciudad: Permite girar el volante con facilidad a baja velocidad y en estacionamientos, esencial para un SUV o pick-up de gran tamaño.

  • Estabilidad en carretera: Proporciona la respuesta precisa y firme necesaria para mantener el control a alta velocidad, especialmente cuando el vehículo viaja cargado o remolcando.

  • Conducción en terrenos difíciles: Ofrece la durabilidad y resistencia necesarias para absorber impactos y torsiones en caminos irregulares, trabajo en el campo o aventuras todoterreno.

• Problemas Comunes que Soluciona: Según experiencias de propietarios y talleres especializados, este reemplazo resuelve las fallas típicas de estos modelos después de alto kilometraje:

  • Fugas de fluido de dirección: Pérdidas de líquido desde los extremos de la cremallera (por los fuelles) o desde el cuerpo central, común por desgaste de los sellos internos.

  • Holgura o juego en el volante: Sensación de dirección imprecisa o «vaga», con necesidad de corregir constantemente la trayectoria. Los bujes de montaje del cajetín también pueden contribuir a esta sensación si están desgastados .

  • Ruidos o golpes al girar o pasar por baches: Indican desgaste interno de la cremallera, de los bujes de montaje o de las terminales.

  • Dirección dura o esfuerzo irregular: Puede deberse a desgaste interno del cajetín o a problemas en la bomba de dirección asociada.

  • Desgaste de terminales internas (inner tie rods): Con el tiempo, las articulaciones internas desarrollan juego, afectando la precisión.

• Construcción Robusta y Duradera: Las unidades de calidad están fabricadas con cuerpo de aleación de aluminio o hierro fundido según la aplicación específica, con componentes internos de precisión: cremallera de acero templado para resistencia al desgaste, pistón hidráulico de accionamiento suave, y sellos de nitrilo de alta resistencia diseñados para soportar presiones de hasta 1200 psi o más, garantizando un funcionamiento prolongado incluso bajo condiciones exigentes.

• Componentes Asociados a Considerar: Al reemplazar el cajetín, es importante tener en cuenta otros elementos del sistema que pueden requerir atención:

  • Bujes de montaje del cajetín (rack bushings): Fabricantes como Nolathane ofrecen bujes de poliuretano de alta resistencia (referencia 41115) que mejoran la precisión y durabilidad respecto a los originales de goma, compatibles con Hilux y Fortuner de estos años y motores .

  • Terminales externas de dirección: Deben inspeccionarse y reemplazarse si presentan juego.

  • Fuelles (guardapolvos): Siempre deben renovarse para proteger la nueva cremallera.

  • Mangueras de alta y baja presión: Verificar su estado para evitar contaminación de la bomba nueva.

• Importancia del Mantenimiento del Sistema: Para garantizar la máxima vida útil de la nueva cremallera, es fundamental:

  • Cambios regulares de fluido: Utilizar el fluido recomendado por Toyota (ATF Dexron III o equivalente) y mantenerlo en nivel correcto.

  • Inspección periódica: Revisar visualmente los fuelles y conexiones en busca de fugas o daños.

  • Alineación regular: Mantener la geometría correcta evita esfuerzos anormales sobre el cajetín.

Ideal para: Talleres especializados en Toyota, mecánicos con experiencia en dirección y suspensión, y propietarios de Hilux y Fortuner 2005-2015 que experimenten síntomas de desgaste en la dirección y busquen una solución confiable, duradera y con excelente relación costo-beneficio para mantener la seguridad, maniobrabilidad y capacidad de trabajo de su vehículo.

Recomendaciones Técnicas Importantes:

1. Verificación de Compatibilidad por Modelo y Motor: Asegúrate de seleccionar el cajetín correcto según el modelo exacto (Hilux o Fortuner), el año de fabricación (2005-2015) y la motorización específica (2.7L 2TR-FE o 4.0L 1GR-FE) . Aunque comparten plataforma, pueden existir variaciones menores en conexiones o soportes.

2. Diagnóstico Previo del Sistema: Antes de proceder al reemplazo, verifica:

   • Terminales internas (inner tie rods): Con las ruedas elevadas, sujeta la rueda y muévela lateralmente; cualquier juego puede indicar desgaste en las terminales internas.

   • Bujes de montaje del cajetín: Con el motor encendido y un ayudante girando el volante, observa si el cajetín se mueve sobre sus soportes. Si hay movimiento excesivo, los bujes están desgastados y deberían reemplazarse por unos nuevos, preferiblemente de poliuretano para mayor durabilidad .

   • Mangueras hidráulicas: Inspecciona en busca de fugas, grietas o abultamientos.

3. Reemplazo de Componentes Asociados: Al instalar un cajetín nuevo, se recomienda encarecidamente reemplazar:

   • Fuelles (guardapolvos): Siempre deben renovarse para proteger la nueva cremallera.

   • Bujes de montaje: Especialmente si los originales están desgastados. La referencia Nolathane 41115 es una opción de alta calidad para estos modelos .

   • Terminales externas de dirección: Si presentan desgaste o juego.

   • Juntas tóricas de las líneas hidráulicas: Para prevenir fugas futuras.

4. Alineación Obligatoria: Después de la instalación, es IMPRESCINDIBLE realizar un servicio completo de alineación de dirección. Antes de desmontar el cajetín viejo, marca o cuenta los hilos visibles de las terminales internas para aproximar la geometría y poder conducir el vehículo hasta el taller de alineación sin dañar los neumáticos.

5. Purgado del Sistema Hidráulico: Tras la instalación, purga el sistema para eliminar el aire: con el vehículo elevado y el motor apagado, gira el volante lentamente de tope a tope varias veces, manteniendo el nivel de fluido. Luego, arranca el motor y repite la operación hasta que no se vean burbujas en el depósito y la dirección opere suave y silenciosamente.

6. Fluido Correcto: Utiliza exclusivamente fluido de dirección automática (ATF) del tipo recomendado por Toyota para tu modelo específico (generalmente ATF Dexron III o equivalente de alta calidad).
